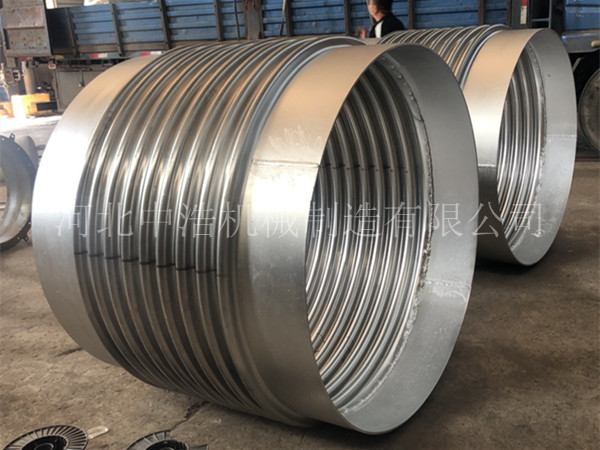

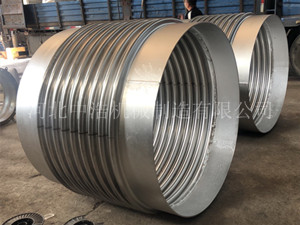

不銹鋼金屬膨脹節是用波紋管制成的一種膨脹節。它能沿軸線方向伸縮,也允許少量彎曲。常見的軸向式不銹鋼金屬膨脹節,用在管道上進行軸向長度補償。又稱為不銹鋼膨脹節,在容器上采用的不銹鋼金屬膨脹節,有多種形式,波紋的形狀而言,以U形波紋管應用得廣泛,其次還有Ω形和C形等。
在管道上采用的不銹鋼金屬膨脹節結構補償而言,又分為軸向型波紋膨脹節、壓力平衡式波紋膨脹節、鉸鏈?zhǔn)讲y膨脹節及橫向型波紋膨脹節等。如若流動的介質為鹽、酸、堿等強腐蝕性的介質時,需要在304、321、310S、316L、2205等這些不銹鋼材質里進行選擇。
不銹鋼金屬膨脹節的結構不同對系統管路的作用方式也不相同,在設計要求上也有差別。所以要全面的分析管路在各種條件下的不同位移和所需要的補償,并采取相應的對策,是設計工作人員須清楚的一個重要問題,只有這樣,才能進一步提高不銹鋼金屬膨脹節的使用壽命,才能確保管路系統安全可靠地工作。
1、奧氏體不銹鋼:SUS304、SUS304L、SUS316、SUS316L、SUS310S、SUS321、SUS316Ti、254SMO、904L、AL6XN
2、雙相不銹鋼:2205雙相鋼(S31803)
3、鎳基合金鋼:INCOLOY800/800H/800HT/840/825、 INCONEL600/601/690/625/X-750 哈氏合金C-276/C-22/X、MONEL400/K500
4、沖壓用鈦板:GR1、GR2、TA1、TA2
5、純 鎳:N4、N6(Ni200、Ni201)
