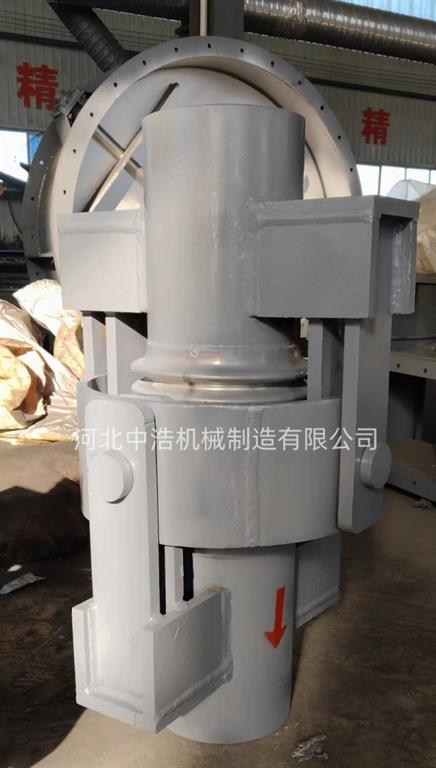

河北中浩生產和設計萬向鉸鏈波紋補償器創新設計和結構,能夠有效補償管道多方位位移,主要以波紋管為核心,吸收管線熱脹冷縮產生位移,和尺寸變化,波紋管可以補償軸、橫、角向多方位位移。和附件萬向軸、銷軸、鉸鏈等構成。一、多方位補償:
a、軸向補償:當管道發生軸向位移時(管道沿長度方向伸縮), 萬向鉸鏈波紋補償器內部波紋管進行 壓縮和拉伸,從而吸收位移確使補償器在溫度變化下仍能保持穩定工作。
b、橫向補償:橫向位移管道垂直于軸線方向上 移動,萬向鉸鏈波紋補償器通過其萬向軸和銷軸結構,允許波紋管旋轉和偏轉,從而吸收橫向位移。這種靈活性確使管道在受到外力作用或地基沉降時能夠保持穩定運行。
c、角向補償:角向位移是指在任意平面上產生角度位移, 萬向鉸鏈波紋補償器利用其其萬向軸和銷軸結構,可使補償器在任意平面方向旋轉,從而吸收管道角位移,這種能力特別是用復雜管道系統,如存在多個彎曲和轉向管道。
